离心式压缩机构造


作用是将介质均匀地引导至叶轮的进口,以减少气流的扰动和分离损失。它的结构比较简单,有轴向进气和径向进气两种。径向进气结构多采用于多级双支承压缩机中。

2、离心压缩机基本结构

整套离心压缩机组是由电气、机械、润滑、冷却、控制等部分组成的一个系统。虽然由于输送的介质、压力和输气量的不同,而有许多种规格、型式和结构,但组成的基本元件大致是相同的,主要由转子、定子、辅助设备等部件组成。

3、离心压缩机的转子

转子是离心压缩机的关键部件,它高速旋转。转子是由叶轮、主轴、平衡盘、推力盘等部件组成。
4、叶轮
叶轮也叫工作轮,是离心式压缩机的一个重要部件,气体在工作轮中流动,其压力、流速都增加,同时气体的温度也升高。叶轮是离心式压缩机对气体作功的唯一元件。通过叶轮将能量传递给气体,使气体的速度及压力都得到提高
在结构上叶轮有三种型式:
  • 闭式叶轮:由轮盘、轮盖、叶片三部分组成。
  • 半开式式叶轮:无轮盖、只有轮盘、叶片。
  • 双面进气式叶轮:两套轮盖、两套叶片,共用一个轮盘。
  • 影响叶轮性能的主要因素是叶片的弯曲形状。按叶片出口端弯曲方向的不同,可分为后弯、前弯及径向叶轮三种类型。由于后弯式叶片的级效率较高,因此被广泛采用。叶轮是高速旋转的部件,要求材料具有足够的强度。为了减少振动,叶轮和轴必须经过动平衡试验,以达到规定的动平衡要求。
  • 5、主轴

    主轴的作用就是支撑安装其上的旋转零部件(叶轮、平衡盘等)及传递扭矩。设计轴确定尺寸时,不仅考虑轴的强度问题,而且要仔细计算轴的临界转速。所谓临界转速就是轴的转速等于轴的固有频率时的转速。
  • 6、平衡盘,推力盘

    在多级离心压缩机中,由于每级叶轮两侧的气体作用力不一致,就会使转子受到一个指向低压端的合力,这个合力,我们称为轴向力。轴向力对于压缩机的正常运转是不利的,它使转子向一端窜动,甚至使转子与机壳相碰,发生事故。
    因此应设法平衡它,平衡盘就是利用它的两侧气体的压力差来平衡轴向力的零件。热套在主轴上,通常平衡盘只平衡一部分轴向力,剩余的轴向力由止推轴承来承受。
    推力盘是固定在主轴上的止推轴承中的一部分,它的作用就是将转子剩余的轴向力通过油膜作用在止推轴承上,同时还确定了转子与固定元件的位置。
  • 7、平衡盘
  • 由于叶轮两侧的压力不相等,在转子上受到一个指向叶轮进口方向的轴向椎力。为了减少止推轴承的载荷,往往在末级之后设置一个平衡盘。因平衡盘左侧为高压,右侧与进气压力相通,因而形成一个相反的轴向推力,承担了大部分的轴向推力,减轻了止推轴承的负荷。

8、平衡鼓
大型离心式压缩机和离心泵的轴向力是相当大的,相应需要的平衡力也很大。在这种情况下,平衡盘自身的强度以及它跟轴的结合难以满足要求,因此在大型离心式压缩机和离心泵上通常使用有足够轴向厚度的平衡鼓结构。
9、离心压缩机的定子
定子是压缩机的固定元件,由扩压器、弯道、回流器、蜗壳及机壳组成。
  • 扩压器:扩压器的功能主要是使从叶轮出来的具有较大动能的气流减速,把气体动能有效地转化为压力能。扩压器一般分为:无叶扩压器 、叶片扩压器、 直壁式扩压器。

  • 弯道:其作用使气流转弯进入回流器,气流在转弯时略有加速。

  • 回流器:其作用使气流按所须方向均匀的进入下一级。

  • 蜗壳:其主要作用是把扩压器后面或叶轮后面的气体汇集起来,并把他们引出压缩机,流向输送管道或气体冷却器,此外,在会聚气体过程中,大多数情况下,由于蜗壳外径逐渐增大和流通面积的逐渐增大,也起到了一定的降速扩压作用。

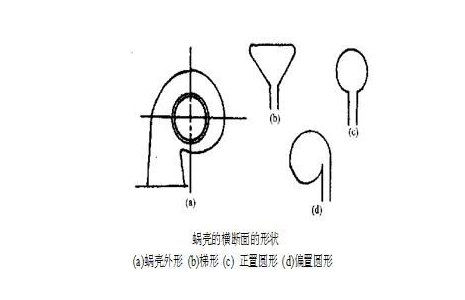

  • 10、蜗壳
  • 1684978074477.jpg
  • 11、机壳

    压缩机机壳是将介质与大气隔绝,使介质在其间完成能量转换的重要部件。它还具有支承其他静止部件,如隔板、密封等的功能。

    机壳重量大,形状复杂,在其外部连接有进气、排气、润滑油、密封介质等管道,两侧的端盖上带有轴承箱和轴向密封室。对于高压压缩机,机壳一般采用筒型结构;低压压缩机则采取水平剖分结构,烯烃工厂的机组均采用水平剖分。
  • 12、轴承

    支撑轴承:用于支撑转子使其高速旋转。
    止推轴承:作用是承受剩余的轴向力

    13、支撑轴承(又称径向轴承)

    径向轴承为多油楔、压力润滑的可倾瓦块式轴承。压力油径向进入,通过小孔润滑瓦块和支撑块,然后向侧向排出。轴承由等距离分布在轴径圆周上的几个瓦块组成。

    瓦块是钢制的,内表面衬有巴氏合金,背面有凹进去的支撑座,相应地在瓦座上有支撑块。瓦面与轴径及瓦座均为同心圆,而瓦块支撑座的圆弧曲率大于瓦座支撑块的圆弧曲率这样瓦背与瓦座在轴向上为线接触,以利于瓦块摇摆灵活更好地与转轴间形成油楔,但瓦块在轴向上并不能摆动。
  • 径向轴承有如下优点:



  • 进一步改善轴瓦中流体的动力学性能。


  • 轴径圆周上受力均匀,因而运转平稳,以最大限度的吸收转子的径向振动。


  • 轴承抗油膜振荡性能好。

  • 14、止推轴承

    离心压缩机在正常工作时,由于出入口存在的压差形成一指向低压侧(入口侧)的轴向推力。压缩机的平衡装置能平衡大部分的轴向力,残余轴向力则由止推轴承承担,其止推块称为主止推块。

    另外在启动时由于气流的冲击作用,往往产生一个反方向的轴向推力,使转子向高压侧窜动;为此在主推块的对面增设副止推块。这种型式的止推承称作双端面止推轴承。止推轴承一般安装压缩机吸入侧。

  • 15、隔板与级间密封

    隔板将压缩机的各级分隔开,并由相邻的面构成叶轮出口的扩压器、弯道和回流室。来自叶轮的气体在扩压器通道内将一部分动能转化为压力能并通过弯道和回流室到达下一级叶轮入口,气体在弯道和回流器的流动,可以认为压力和速度不变,仅改变气体的流动方向。

    隔板分为上、下两半,沿水平中心面分开。在隔板外圆圆周方向装有齿形密封圈,与安装在叶轮轮颈上的耐磨环构成梳齿密封,从而防止气体在级间串通。
